Интерактивна радарна информационна система

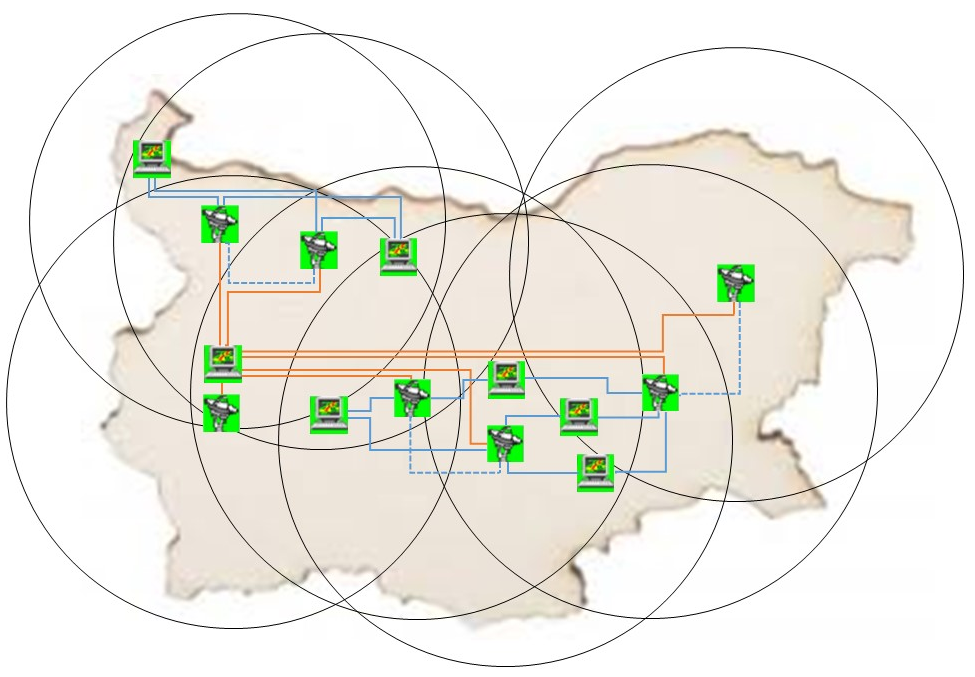

Системата включва три радарни станции МРЛ5-IRIS, разположени в РДБГ Пловдив – КП Голям Чардак, РДБГ Сливен – КП Старо село и РДБГ- Враца КП Бърдарски геран; Информационен център София, оборудван с IRIS Analysis и шест изнесени пункта с IRIS Display. Радарите за S диапазона (дължина на вълната 10 см) са модернизирани станции МРЛ-5 с доплерови предаватели и системата IRIS на Sigmet–Vaisala. МРЛ5-IRIS е съвременна доплерова радиолокационна система за автоматично обемно сканиране на атмосферата и архивиране на данните. В реално време се предава обемна радарна информация към останалите командни пунктове и Информационен център София.
В реално време информацията, получена от трите радара, се обработва в Информационен център София от IRIS – Analysis и се предава на потребители.
В реално време информацията, получена от трите радара, се обработва в Информационен център София от IRIS – Analysis и се предава на потребители.
IRIS-Analysis
Радарна метеорологична информация
COMP – Комбиниран продукт от трите радара (CAPPI, TOPS, SRI, RAIN1, SHEAR) | |
---|---|

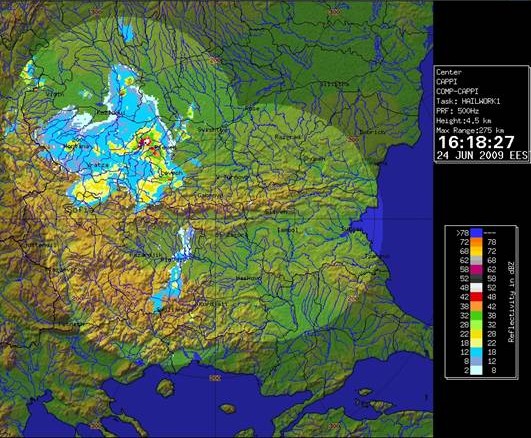

CAPPI (Constant Altitude Plan Position) Продуктът поддържа визуализация на радиолокационна отражаемост на избрана височина. Визуализира се и за отделен радар. |
|

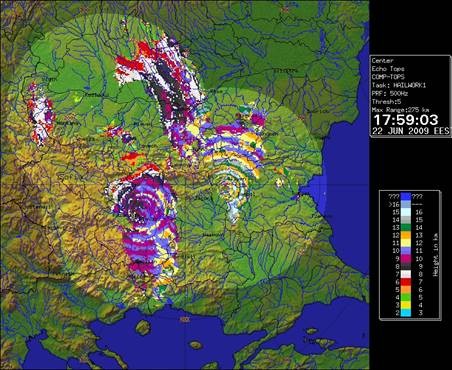

TOPS TOPS продуктът визуализира максималната височина на избрана РЛ отражаемост. Визуализира се и за отделен радар. |
|

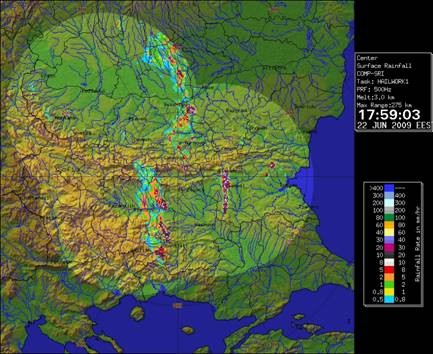

SRI (Surface Rainfall Intensity) IRIS продуктът SRI визуализира интензивността на валежа като се използва връзка между радиолокационната отражаемост Z и интензивността на валежа R - Z=aRb Визуализира се и за отделен радар. |
|

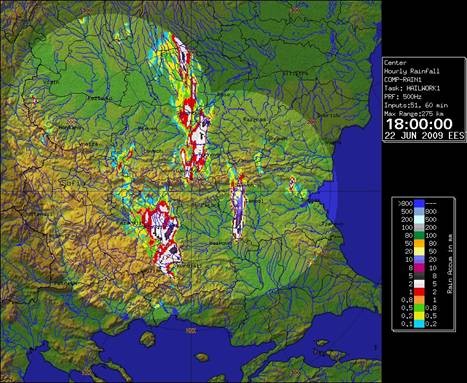

RAIN1 IRIS продуктът RAIN1 визуализира количеството дъжд за 1час. Визуализира се и за отделен радар. |
|

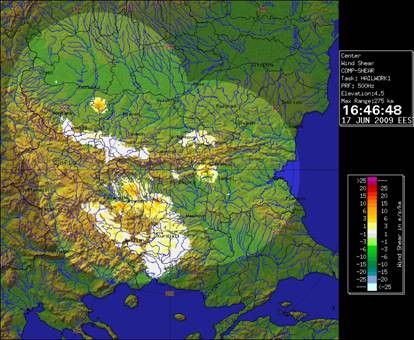

SHEAR IRIS продуктът SHEAR може да засече градиент на вятъра (wind shear) в атмосферата. Високите стойности на shear се използват за индикация на различни опасни явления – смерч, силни низходящи движения и други. |
|
Продукти за визуализация информацията на отделни радари в радиус 150 км. | |

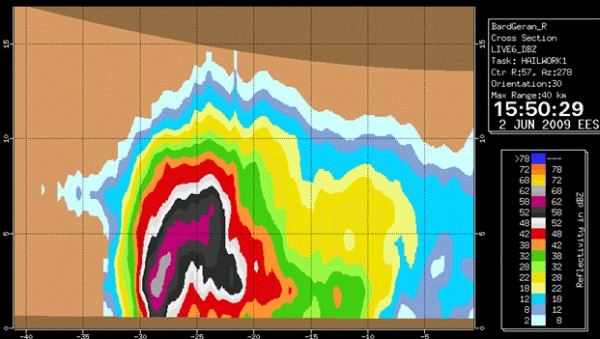

XSECT |
|

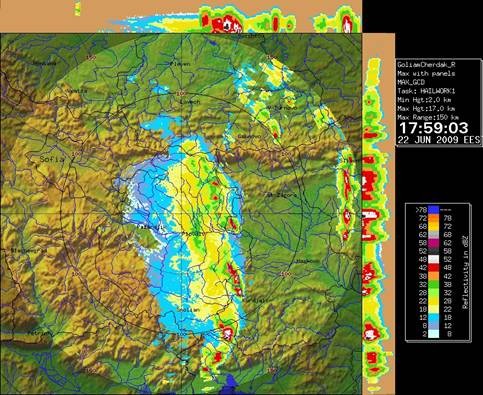

MAX Изобразява максимална отражаемост в хоризонтална плоскост. Продуктът MAX предлага лесно за интерпретиране представяне на височините на различните радарни отражаемости в облаците. Максимумите на отражаемостта се определят с хоризонтална и две вертикални проекции – изток – запад и север – юг. |
|

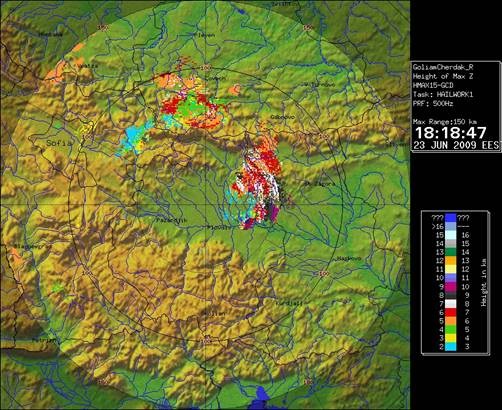

HMAX Изобразява височина на максимална отражаемост. |
|

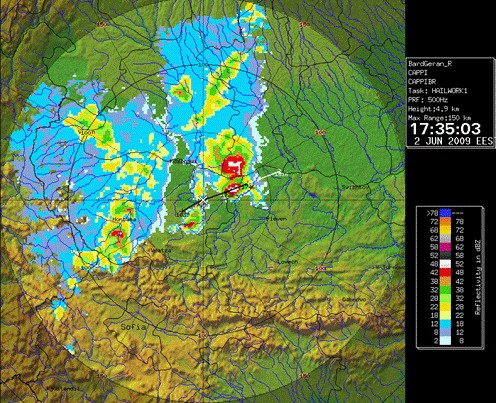

TRACK – Прогноза пътя на предвижване на облак | |

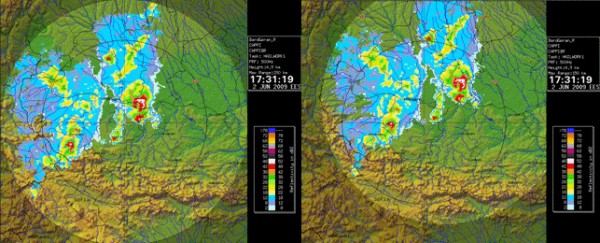

FCAST – прогноза на предвижване на атмосферния процес като цяло | |

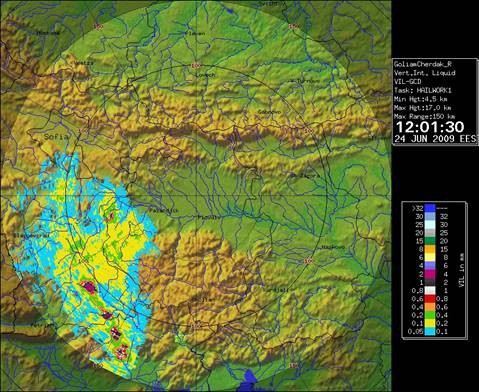

VIL (Vertically Integrated Liquid) |
|

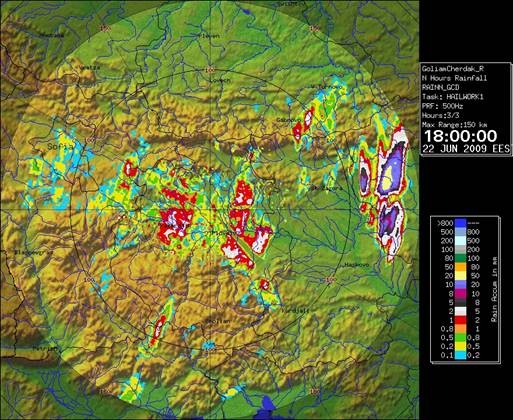

RAINN IRIS продуктът RAINN визуализира количество дъжд за последните N часа. |
|

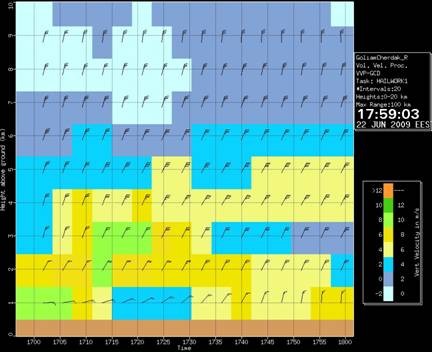

VVP (Velocity Volume Processing)
(Обработка на обемна скорост) Алгоритъмът за обработване на обемната скорост (VVP) добива осреднени параметри във вертикален обем, разположен над радарния център. • Хоризонтална скорост и посока на вятъра; • Вертикална скорост на частиците (комбинирана скорост на въздушните потоци и скорост на падане на частиците); • Хоризонтално отклонение (отнася се до вертикални въздушни движения); • Хоризонтална деформация и ос на разпространение; • Радарна отражаемост; |
|

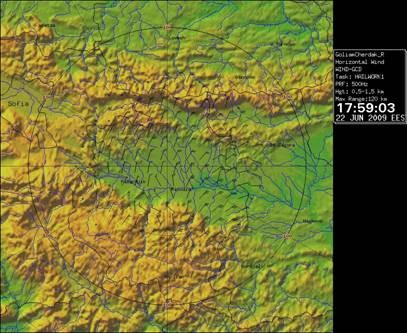

WIND Продуктът WIND изчислява хоризонталните вектори на вятъра (хоризонталното вятърно поле) като използва информацията за радиалната скорост. |
|

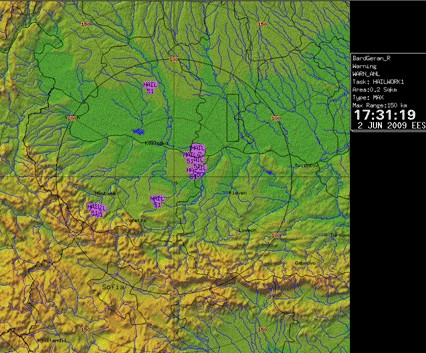

WARN Предупреждение за опасни явления (градушка, наводнения, мълнии, турбулентност) |
IRIS-Display
Радарна метеорологична информация

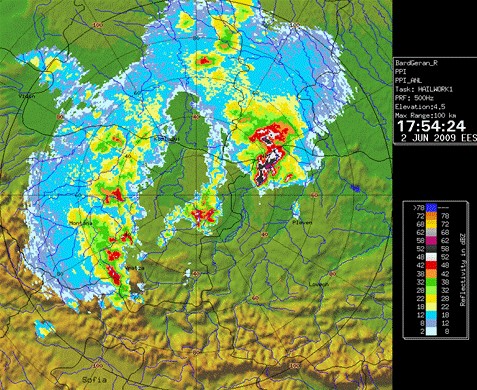

PPI Радарна отражаемост при зададен ъгъл на сканиране |
|
XSECT |
|
HMAX Изобразява височина на максимална радарна отражаемост. |
|
WARN Предупреждение за опасни явления (градушка, наводнения, мълнии, турбулентност) |
|
TRACK Прогноза пътя на предвижване на облак |
|
FCAST Прогноза на предвижване на атмосферния процес като цяло |
IRIS-RADAR
Радарна метеорологична информация
PPI Радарна отражаемост при зададен ъгъл на сканиране |
|
XSECT |
|
HMAX Изобразява височина на максимална радарна отражаемост. |
|
WARN Предупреждение за опасни явления (градушка, наводнения, мълнии, турбулентност) |
|
TRACK Прогноза пътя на предвижване на облак |
|
FCAST Прогноза на предвижване на атмосферния процес като цяло |
